 镀层厚度测试仪THICK 800A 智能型产品详细

天瑞仪器

Skyray Instrument

智能型 THICK 800A

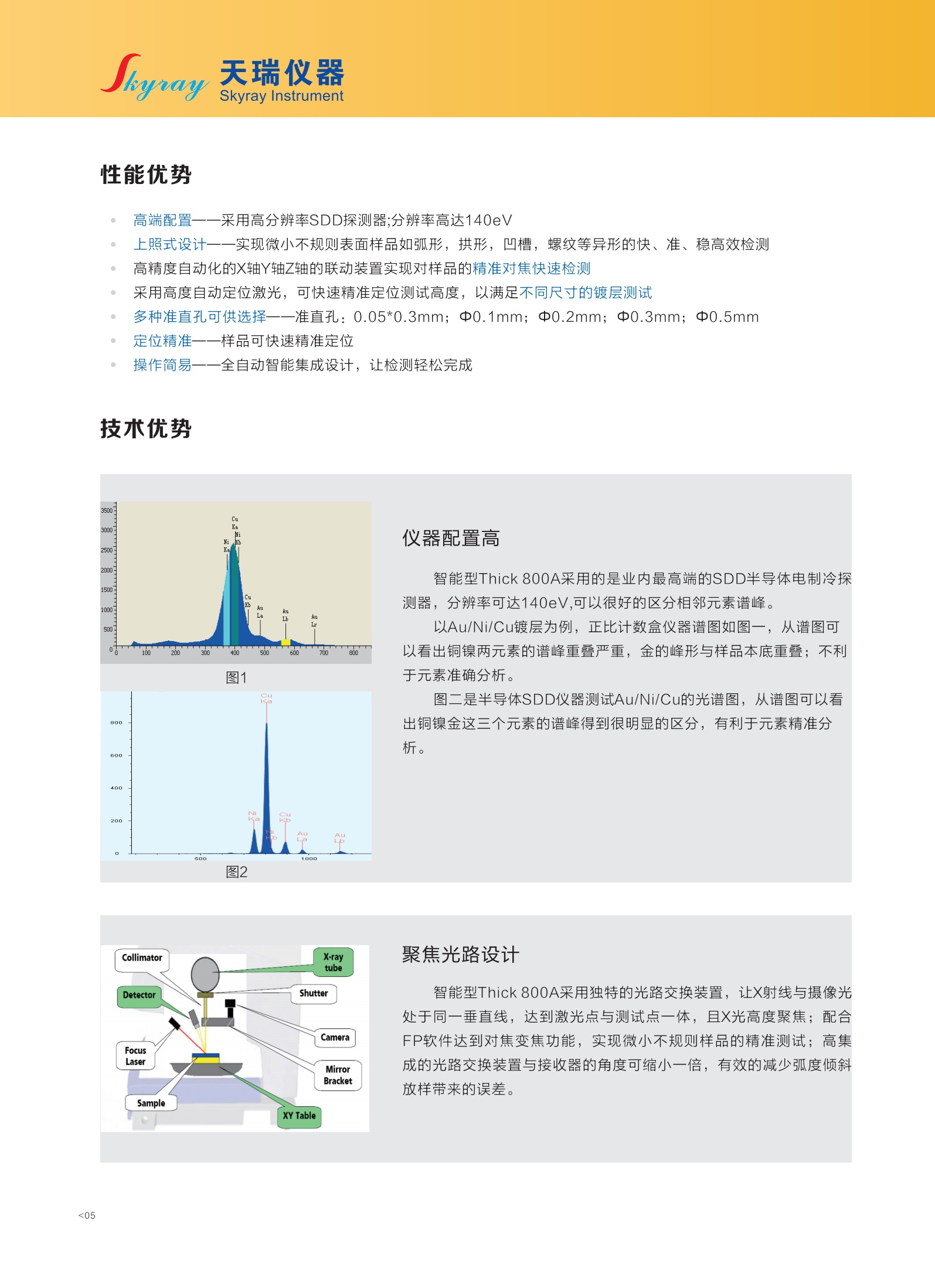

性能优势

高端配置——采用高分辨率SDD探测器;分辨率高达140eV

上照式设计——实现微小不规则表面样品如弧形，拱形，凹槽，螺纹等异形的快、准、稳高效检测高精度自动化的X轴Y轴Z轴的联动装置实现对样品的精准对焦快速检测采用高度自动定位激光，可快速精准定位测试高度，以满足不同尺寸的镀层测试

多种准直孔可供选择——准直孔∶0.05*0.3mm;中0.1mm;中0.2mm;中0.3mm;中0.5mm定位精准——样品可快速精准定位

操作简易——全自动智能集成设计，让检测轻松完成

技术优势

仪器配置高

智能型Thick 800A采用的是业内最高端的SDD半导体电制冷探测器，分辨率可达140eV，可以很好的区分相邻元素谱峰。

部

以Au/Ni/Cu镀层为例，正比计数盒仪器谱图如图一，从谱图可

以看出铜镍两元素的谱峰重叠严重，金的峰形与样品本底重叠;不利 0 7 6

图1

于元素准确分析。

图二是半导体SDD仪器测试Au/Ni/Cu的光谱图，从谱图可以看出铜镍金这三个元素的谱峰得到很明显的区分，有利于元素精准分析。

200

图2

聚焦光路设计留

Clliaor

智能型Thick 800A采用独特的光路交换装置，让X射线与摄像光

hute7

Dtietor.

处于同一垂直线，达到激光点与测试点一体，且X光高度聚焦;配合

Camera

FP软件达到对焦变焦功能，实现微小不规则样品的精准测试; 高集

Fods Laser

成的光路交换装置与接收器的角度可缩小一倍，有效的减少弧度倾斜

Miror Bracket

放样带来的误差。

为什么选择天瑞仪器？

一、行业引领者：

2011年深交所上市公司（代码：300165），
分析仪器行业内首屈一指的引路者

天瑞仪器作为国内化学分析行业的领航者，专业生产光谱仪、色谱仪、质谱仪为主的高端分析仪器。主要应用于环境保护与安全（电子、电气、玩具等各类消费品行业、食品安全、空气、土壤、水质污染检测等）、工业生产质量控制（冶金、建材、石油、化工、贵金属、医疗器械等）、矿产与资源（地质、采矿）、商品检验、质量检验甚至人体微量元素的检验等众多领域。核心专利技术同行业中第一；销售量同行业中第一；产品种类同行业中第一；

二、标准的制定者：

天瑞仪器参与起草和制定了18项国家标准、
行业标准，自信于行业的话语权。

GBT 28020-2011 饰品有害元素的测定 X射线荧光光谱法
GBT 31364-2015能量色散X射线荧光光谱仪主要性能测试方法
GBT 33352-2016电子电气产品中限用物质筛选应用通则 x射线荧光光谱法
GB/T 25934.1-2010高纯金化学分析方法乙酸乙酯萃取分离ICP-AES光谱法测定杂质元素的含量
GB/T 27730-2011玩具产品中富马酸二甲酯含量的测定气相色谱-质谱联用GC-MS法
GB/T 28020-2011饰品有害元素的测定 X射线荧光光谱法
GBT 22788-2008玩具表面涂层中总铅含量的测定
GB/T 30419-2013玩具材料中可迁移元素锑砷钡镉铬铅汞硒的测定电感耦合等离子体原子发射光谱法
GB/T 31364-2015能量色散X射线荧光光谱仪主要性能测试方法
JBT 12962.1-2016能量色散X射线荧光光谱仪第1部分：通用技术
JBT 12962.2-2016能量色散X射线荧光光谱仪第2部分：元素分析仪
JBT 12962.3-2016能量色散X射线荧光光谱仪第3部分：镀层厚度分析仪
LS_T 6115-2016.4672 LST6115-2016《粮油检验稻谷中镉含量快速测定X射线荧光光谱法》标准
（未完待续……）

三、技术开创者：

252项实用专利，填补国内空白，打破进口垄断中前行

截至2017年末，天瑞仪器公司及其子公司已获得国家知识产权局授权专利252项，
《计算机软件著作权登记证书》91项；
其中发明专利115项，
实用新型专利80项，
外观专利57项。

四、服务践行者：

天瑞仪器不忘初心，与客户同命运，共成长。

天瑞仪器的客户有：中华人民共和国国家质量监督检验检疫总局、中国国家博物馆、
中国国家地质实验测试中心、中国地质科学院、中国科学院长春光机所、中国泰尔实验室、
等政府部门和知名检测机构，
以及中石油、中石化、华为、海尔、创维、方太、美菱、光宝、TCL、LG、美的、三星、华测(CTI)、中航电测等。

研发实力：

天瑞分析测试仪器研究院

天瑞分析测试仪器研究院下设三个中心，分别为“分析仪器研发中心”、“理化分析测试中心”和“分析测试技术应用开发中心”。天瑞分析测试仪器研究院日前人员构成：院士1名，博士11名，高级工程师13名，硕士17名，知名大学本科研发人员50名。

刘召贵博士，国务院特殊津贴专家

刘召贵先生：清华大学核物理专业博士研究生毕业。先后被评为江苏省优秀企业家、江苏省有突出贡献的中青年专家、昆山市首届科技功臣、国家科技部“科技创新创业人才”。经国务院批准，享受国务院政府特殊津贴。

姚栋梁博士，X射线荧光光谱领域专家

姚博士毕业于清华大学工程物理系核电子学专业博士研究生毕业，从事分析仪器开发26年，主要从事X荧光分析技术和应用技术等研究，并参与“十三五”国家重点仪器科技攻关，获得“光谱仪光栅二维”发明专利、“X荧光双弯晶固定元素道分光器”专利和“X荧光光谱分析仪的热解石墨晶体分光器”专利等，并参与起草制定了多项国家标准行业标准，是我国X荧光光谱仪行业权威专家。

八大技术优势：

一、FP基本参数法

FP（基本参数）算法是X射线荧光光谱分析的有效方法，能够在少标样甚至无标样的情况下对样品元素成分进行定性定量分析，也可以对镀层或镀膜厚度进行分析。众所周知，X射线荧光分析最大问题是元素荧光强度会受到共存元素的影响（基体吸收和增强效应），与含量通常不是线性关系。基本参数法在光谱的计算过程中，已经考虑到了基体效应，可以得到计算含量与已知含量之间的线性关系，使用少数已知样品校正算法去除系统误差，即可达到精确定量的目的。

二、偏振二次靶激发技术

偏振二次靶激发技术能最大程度的去除散射背景，提高信噪比，降低检测器的检测限。假定由x-射线管阳极产生的x-射线是非偏振的且沿z轴方向入射到靶材(散射体)上，则沿y轴传播的散射束即为线性偏振光。电场矢量在 v平面内振动，振动方向平行于X轴。放置在y轴上的样品被偏振光激发，产生非偏振的荧光x-射线。因样品和样品支撑物在X轴方向上不产生散射辐射，将探测器放置在x轴上可充分利用偏振效应，降低弹性和非弹性散射x光子造成的本底。

三、超短光路设计

由X射线发生器到达样品，样品受激发产生的X射线荧光到探测器的路线称之为光路。光路经过的距离越短所受到的干扰就越少，天瑞仪器设计出超短光路技术，确保轻元素检测结果的准确性，特别适合于RoHS环保无卤指令检测。

四、精密机械设计

真正做到了微米级定位，微区扫描分析，空间微米级光斑的点对点对中及空间微焦斑位置的确定。一种平动与旋转切换位置装置，实现了小空间内的位置旋转切换，避免了直线运动所需要的大空间以及常用旋转运动，因为无法贴合导致的光程加长等问题。

五、无标样技术

XRF测试分析仪器一般都是采用针对标准样本进行比对测试，在测试时受制于标样的质量。天瑞仪器独创无标样技术，无需标样即可进行全元素分析，引领行业发展趋势和潮流。

六、二次靶激发技术

七、信噪比增强技术

天瑞独有的信噪比增强技术，能有效的去除杂音信号干扰，最大限度降低元素检出限，
如图SUPER XRF 1050，对食品中Pb的测定，最低可达到0.59ppm。

八、XRF核心技术（智能分析软件）

天瑞专利的智能分析软件，能够对80种元素进行精准分析，无标样定量分析，微区分析，薄膜分析，高级次谱线分析。

荣誉证书

国家火炬计划重点高新技术企业、重合同守信用企业认证、计量保证确认证书、国家高技术研究发展计划（863计划）：

ISO9001:2008质量管理体系认证、ISO14001环境管理体系证书、OHSAS 18001 职业健康安全管理健康体系、信息安全管理体系认证：

实用专利证书：

标准制定：

软件著作权证书：

其他证书：
